فرزکاری CNC: پیوند نخبگان علمی با صنعت

در دنیای پیشرفته صنعت امروز، دقت، تکرارپذیری و بهره‌وری حرف اول را می‌زند.با در نظر گرفتن همه این جوانب فرزکاری CNC به عنوان یکی از ستون‌های اصلی تولید مدرن معرفی می‌شود. این فناوری صرفاً یک روش برای براده‌برداری از فلزات نیست، بلکه تلفیقی هنرمندانه از علم مهندسی، نرم‌افزارهای پیشرفته و ماشین‌آلات دقیق است. نتیجه این روند تولید ایده‌های دیجیتال به قطعات فیزیکی با تلرانس‌های میکرونی است.

ما، تیمی متشکل از فارغ‌التحصیلان و نخبگان دانشگاه صنعتی امیرکبیر هستیم که با تکیه بر دانش روز مهندسی و تجربه‌ای عمیق از نیازهای صنعت، رویکردی نوین را در ارائه خدمات فرزکاری CNC در پیش گرفته‌ایم. فرآیند ما یک چرخه کامل از تفکر مهندسی است: از تحلیل و طراحی اولیه قطعه، عبور از فیلتر شبیه‌سازی‌های کامپیوتری پیچیده (CAE)، بهینه‌سازی کدهای ماشین‌کاری (CAM) برای دستیابی به حداکثر کیفیت و حداقل هزینه، و در نهایت، تولید تحت یک سیستم کنترل کیفیت دوگانه که وجه تمایز اصلی ماست. این مقاله، راهنمایی جامع به دنیای فرزکاری CNC از نگاه شرکت دقیق سازان آریاست.

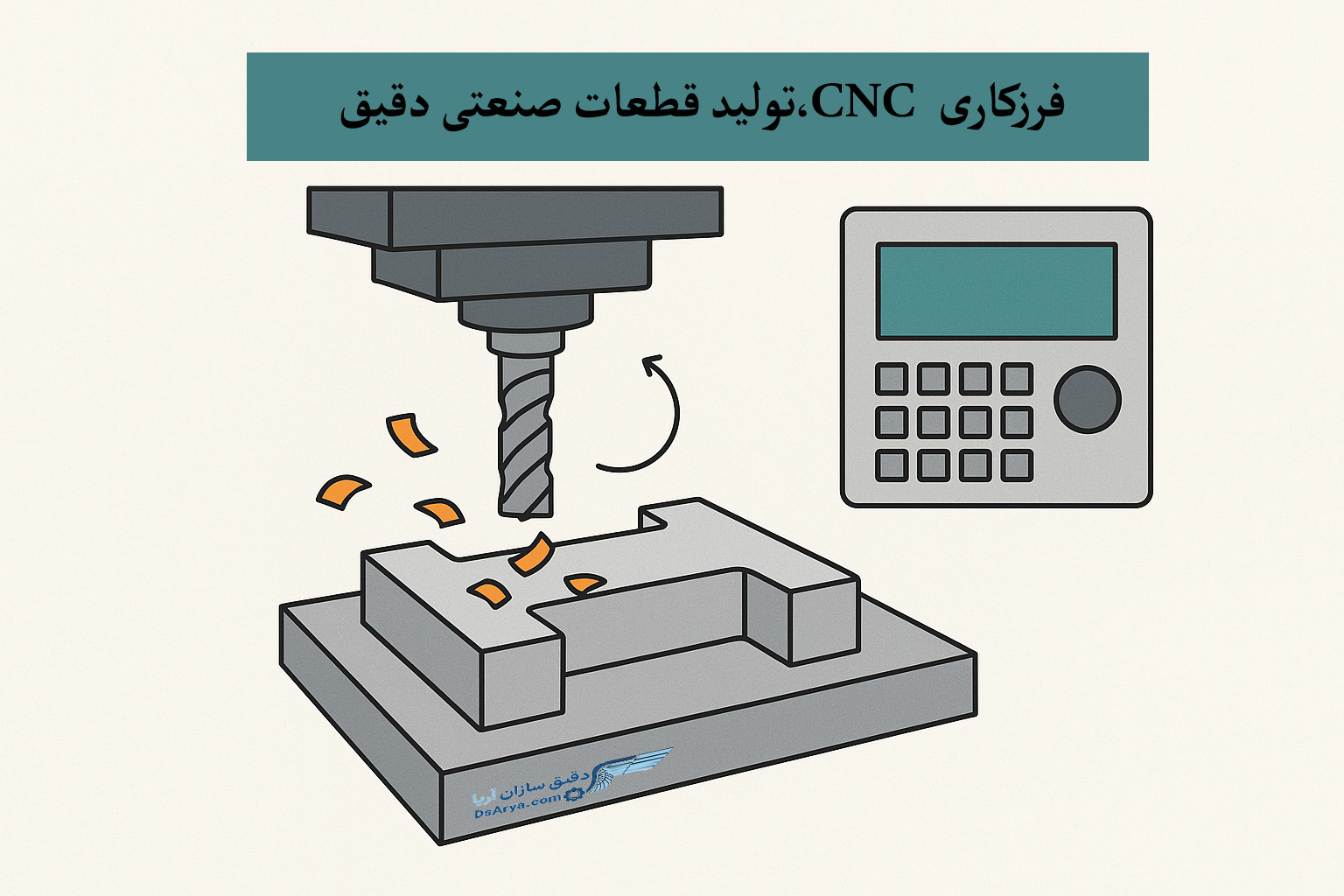

فرزکاری (Milling) یک فرآیند ماشین‌کاری کاهشی (Subtractive Manufacturing) است. در این فرآیند، ابزار برشی دوار (که فرز نامیده می‌شود) با سرعت بالا می‌چرخد و با حرکت در محورهای مختلف، از روی قطعه کار خام (بلوک فلز، پلاستیک یا مواد دیگر) براده‌برداری می‌کند تا شکل نهایی مورد نظر حاصل شود.

تفاوت کلیدی فرزکاری CNC با فرزکاری دستی در کلمه CNC یا Computer Numerical Control (کنترل عددی کامپیوتری) نهفته است. در این روش، دیگر اپراتور انسانی به صورت دستی با چرخاندن اهرم‌ها دستگاه را هدایت نمی‌کند، بلکه یک کامپیوتر به عنوان مغز متفکر دستگاه عمل می‌کند. تمام دستورالعمل‌های مربوط به حرکت ابزار، سرعت چرخش، نرخ پیشروی و سایر پارامترها در قالب یک برنامه کامپیوتری به نام G-Code به کنترلر ماشین ارسال می‌شود. این اتوماسیون، مزایای انقلابی زیر را به همراه دارد:

• دقت و تکرارپذیری فوق‌العاده: ماشین‌های CNC می‌توانند یک قطعه را صدها بار با تلرانس‌های یکسان (در حد چند میکرون) تولید کنند، امری که در روش دستی تقریباً غیرممکن است.
• پیچیدگی هندسی: امکان ساخت قطعات با هندسه‌های بسیار پیچیده، سطوح منحنی و کانتورهای سه‌بعدی که ساخت آن‌ها با روش‌های دیگر دشوار یا ناممکن است.
• سرعت و بهره‌وری بالا: زمان تولید به دلیل حرکت‌های بهینه و مداوم ماشین و حذف خطاهای انسانی کاهش می یابد.
• ایمنی بیشتر: اپراتور از منطقه برشی خطرناک دور است و نقش ناظر و کنترل‌کننده را ایفا می‌کند.

رویکرد ما در ارائه خدمات فرزکاری CNC، یک فرآیند خطی و ساده نیست. ما آن را به عنوان یک پروژه مهندسی کامل در نظر می‌گیریم که هر مرحله از آن با دقت و وسواس علمی طراحی و اجرا می‌شود. این رویکرد تضمین می‌کند که قطعه نهایی نه تنها از نظر ابعادی دقیق است، بلکه از نظر عملکردی نیز کاملاً بهینه و قابل اعتماد خواهد بود.

هر پروژه موفقی با یک طراحی بی‌نقص آغاز می‌شود. ما کار را با تحلیل دقیق نقشه و مدل سه‌بعدی شما که با نرم‌افزارهای CAD (Computer-Aided Design) مانند SolidWorks ، CATIA یا Autodesk Inventor ایجاد شده، شروع می‌کنیم.

• تحلیل طراحی برای ساخت (DFM):

  در این مرحله، ما صرفاً یک مدل را دریافت نمی‌کنیم، بلکه آن را از منظر “قابلیت ساخت” بررسی می‌کنیم. آیا شعاع گوشه‌ها بهینه است؟ آیا ضخامت دیوارها برای فرآیند ماشین‌کاری مناسب است؟ آیا تلرانس‌های درخواستی با توجه به جنس قطعه و کاربرد آن منطقی است؟ ارائه مشاوره‌های مهندسی در این فاز می‌تواند هزینه‌های تولید را به شکل چشمگیری کاهش داده و کیفیت نهایی را ارتقا دهد.

• انتخاب مواد اولیه:

  با توجه به کاربرد قطعه (تحمل بار، شرایط دمایی، مقاومت به خوردگی و…)، بهترین ماده از میان طیف وسیعی از آلیاژهای فلزی (مانند آلومینیوم سری 6000 و 7000، فولادهای آلیاژی، فولاد ضد زنگ، تیتانیوم و پلیمرهای مهندسی مانند PEEK ، تفلون، پلی‌کربنات انتخاب می‌شود. دانش متالورژی و علم مواد در این مرحله نقشی حیاتی دارد.

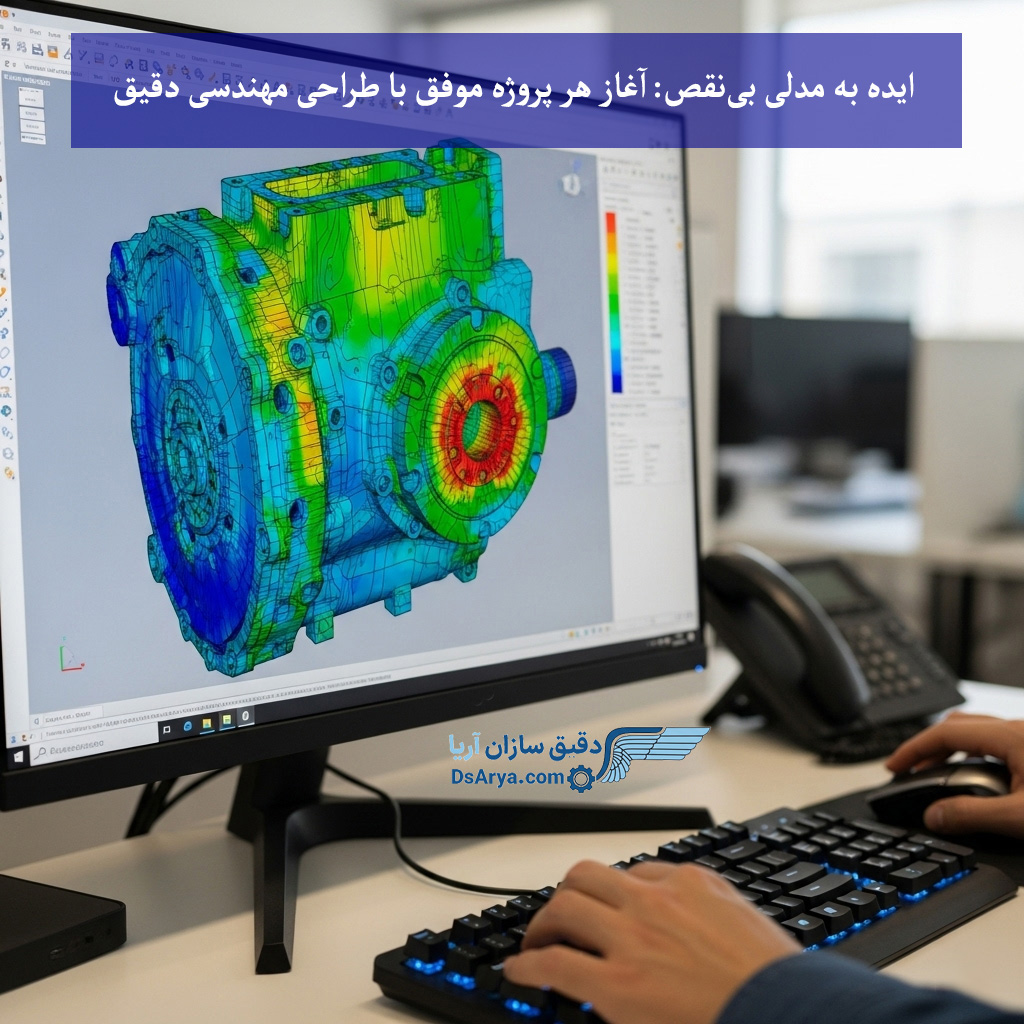

این مرحله یکی از مهم‌ترین گام‌ها در رویکرد مهندسی ماست. پیش از آنکه حتی اولین براده از قطعه خام برداشته شود، ما رفتار آن را در دنیای مجازی و تحت شرایط کاری واقعی شبیه‌سازی می‌کنیم. با استفاده از نرم‌افزارهای تحلیل المان محدود (Finite Element Analysis – FEA) مانند ABAQUS یا ANSYS، ما می‌توانیم:

• تنش‌ها و کرنش‌ها را پیش‌بینی کنیم:

  بررسی می‌کنیم که قطعه تحت بارهای استاتیکی و دینامیکی چگونه رفتار می‌کند و کدام نقاط آن مستعد شکست یا تغییر شکل هستند.

• عمر خستگی را تخمین بزنیم:

  اگر قطعه تحت بارهای سیکلی قرار می‌گیرد، شبیه‌سازی به ما کمک می‌کند تا عمر مفید آن را پیش‌بینی کنیم.

• طراحی را بهینه کنیم:

  نتایج شبیه‌سازی ممکن است نشان دهد که با افزودن یا کاستن مواد در نقاط خاصی از قطعه، می‌توان به وزن کمتر و استحکام بیشتر دست یافت. این بهینه‌سازیTopology Optimization منجر به تولید قطعاتی سبک‌تر، مقاوم‌تر و ارزان‌تر می‌شود.

این تحلیل پیشرفته، ریسک شکست قطعه در حین کار را به صفر نزدیک کرده و از صرف هزینه‌های گزاف برای ساخت نمونه‌های اولیه متعدد جلوگیری می‌کند.

پس از نهایی شدن مدل سه‌بعدی، نوبت به ترجمه این مدل به زبان قابل فهم برای ماشین CNC می‌رسد. این کار توسط نرم‌افزارهای CAM (Computer-Aided Manufacturing) انجام می‌شود. تخصص ما در این مرحله، صرفاً تولید یک G-Code کارا نیست، بلکه “بهینه‌سازی” آن برای دستیابی به سه هدف کلیدی است: کیفیت سطح، سرعت تولید و عمر ابزار.

• انتخاب استراتژی ماشین‌کاری:

  برای هر بخش از قطعه، بهترین استراتژی مانند Roughing, Finishing, Pocketing, Contouring  انتخاب می‌شود. ما از تکنیک‌های پیشرفته مانند ماشین‌کاری با سرعت بالا (HSM) و مسیرهای ابزار تطبیقی (Adaptive Clearing) برای حذف حجم زیادی از مواد با کمترین فشار بر ابزار و دستگاه استفاده می‌کنیم.

• بهینه‌سازی پارامترها:

• تعیین دقیق سرعت اسپیندل (Spindle Speed) و نرخ پیشروی (Feed Rate) برای هر ابزار و هر ماده، یک علم است. انتخاب نادرست این پارامترها می‌تواند منجر به کیفیت سطح پایین، شکستن ابزار یا حتی آسیب به دستگاه شود. ما با استفاده از دانش مهندسی و پایگاه داده‌های تجربی خود، این پارامترها را برای هر عملیات بهینه می‌کنیم.

• شبیه‌سازی ماشین‌کاری:

• قبل از ارسال برنامه به دستگاه، کل فرآیند ماشین‌کاری در نرم‌افزار شبیه‌سازی می‌شود. این کار هرگونه احتمال برخورد ابزار با قطعه کار یا فیکسچر را از بین برده و صحت G-Code نهایی را تضمین می‌کند.

اینجا نقطه‌ای است که تمام برنامه‌ریزی‌های مهندسی ما به واقعیت می‌پیوندد. اما تفاوت اصلی ما در نظارت و کنترل این مرحله نهفته است.

• فاز اول: کنترل کیفیت حین تولید (In-Process Quality Control):

• ما معتقدیم که کنترل کیفیت نباید به انتهای فرآیند موکول شود. با استفاده از پراب‌های اندازه‌گیری لمسی (Touch Probes) که بر روی دستگاه CNC نصب می‌شوند، می‌توان ابعاد کلیدی قطعه را در حین فرآیند تولید و بدون نیاز به باز کردن آن از روی فیکسچر، اندازه‌گیری کرد. اگر اختلافی با ابعاد نقشه مشاهده شود، سیستم می‌تواند به صورت خودکار انحرافات را تصحیح کند (Tool Offset Correction). این رویکرد پیشگیرانه، ضایعات را به حداقل رسانده و تضمین می‌کند که تمام قطعات در محدوده تلرانسی باقی می‌مانند.

• فاز دوم: کنترل کیفیت نهایی (Post-Process Quality Control):

• پس از اتمام ماشین‌کاری و جدا شدن قطعه از دستگاه، بازرسی نهایی و جامع آغاز می‌شود. این مرحله خود شامل چندین بخش است:
  • اندازه‌گیری ابعادی: با استفاده از تجهیزات دقیق مانند دستگاه CMM (Coordinate Measuring Machine)، کولیس و میکرومتر دیجیتال، تمام ابعاد، قطرها و موقعیت‌ها با نقشه اصلی مقایسه می‌شوند.
  • کنترل تلرانس‌های هندسی (GD&T): بررسی پارامترهای پیچیده‌تری مانند تختی (Flatness)، توازی (Parallelism)، تعامد (Perpendicularity) و پروفایل سطح که برای عملکرد صحیح قطعه در یک مجموعه مونتاژی حیاتی هستند.
  • بازرسی کیفیت سطح: با استفاده از دستگاه‌های صافی‌سنج (Surface Roughness Tester)، زبری سطح (Ra) اندازه‌گیری شده و با استاندارد درخواستی مشتری مطابقت داده می‌شود.

این سیستم کنترل کیفیت ، تضمینی بر تعهد ما به ارائه محصولی بی‌نقص و مطابق با بالاترین استانداردهای جهانی است.

ماشین‌های فرز CNC بر اساس تعداد محورهای حرکتی خود دسته‌بندی می‌شوند. انتخاب دستگاه مناسب به پیچیدگی هندسی قطعه بستگی دارد.

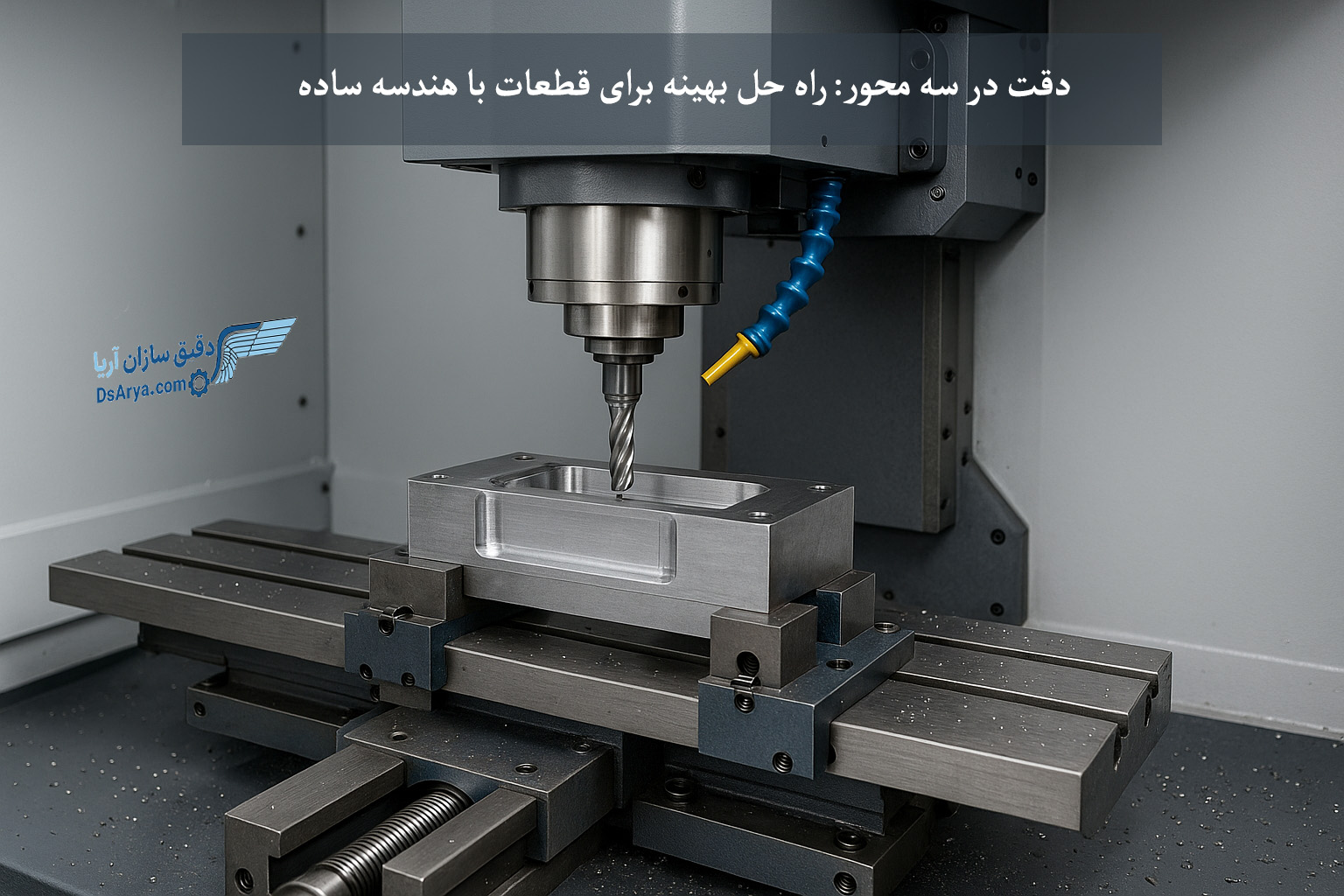

این دستگاه‌ها پایه‌ای‌ترین و رایج‌ترین نوع فرز CNC هستند. ابزار در سه محور خطی X (چپ و راست)، Y (جلو و عقب) و Z (بالا و پایین) حرکت می‌کند. این دستگاه‌ها برای تولید قطعات با هندسه نسبتاً ساده، حفره‌ها، شیارها و سطوح مسطح ایده‌آل هستند. هزینه کار با این دستگاه‌ها کمتر است و برای تولید انبوه قطعات ساده بسیار کارآمدند.

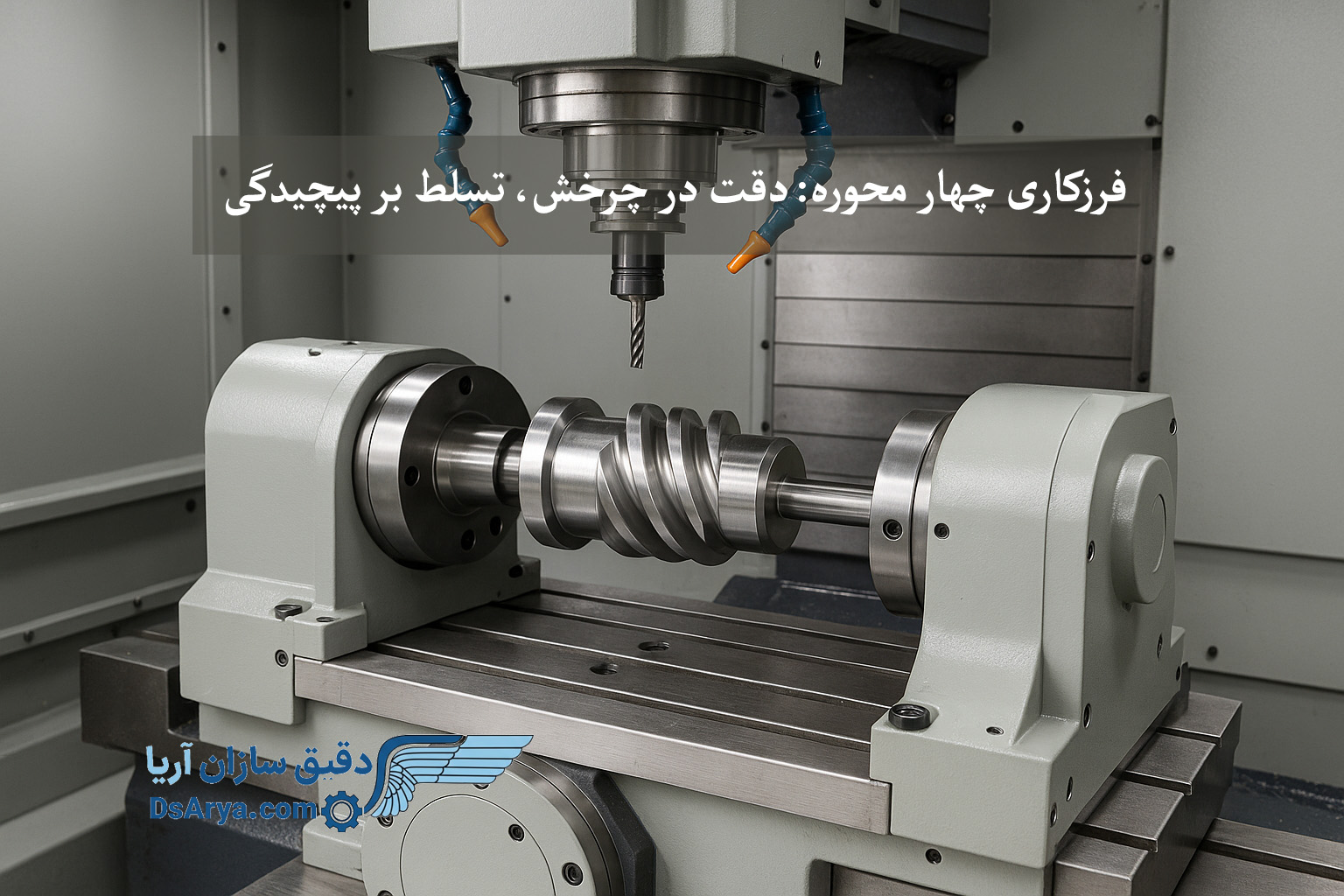

این دستگاه‌ها علاوه بر سه محور خطی، دارای یک محور دورانی (معمولاً محور A) نیز هستند. این محور اضافی به قطعه کار اجازه می‌دهد تا حول محور X بچرخد. این قابلیت برای ماشین‌کاری وجوه جانبی یک قطعه، ایجاد شیارهای مارپیچ (مانند چرخ‌دنده‌های حلزونی) و حکاکی روی سطوح استوانه‌ای بدون نیاز به باز و بست کردن قطعه، بسیار کاربردی است.

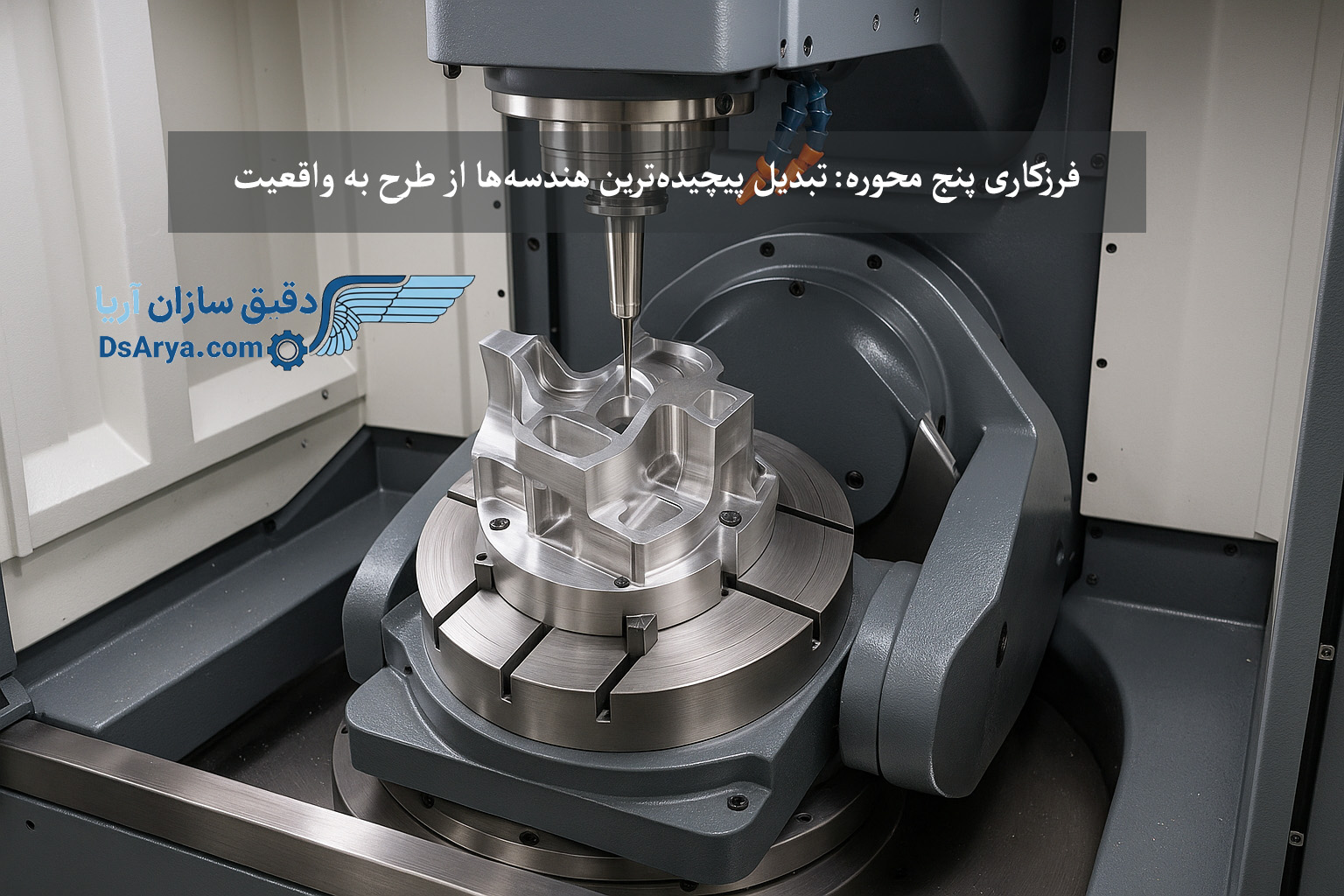

این ماشین‌ها پیشرفته‌ترین نوع فرز CNC هستند که انقلابی در ساخت قطعات پیچیده ایجاد کرده‌اند. علاوه بر سه محور خطی، دو محور دورانی (معمولاً A و C یا B و C) نیز دارند. این دو محور اضافی به ابزار اجازه می‌دهند تا از زوایای مختلف به قطعه کار نزدیک شود.

• مزایای کلیدی فرزکاری پنج محوره:
  • ساخت قطعات فوق پیچیده: امکان تولید قطعاتی مانند پره‌های توربین، ایمپلنت‌های پزشکی و قالب‌های پیچیده که ساخت آن‌ها با دستگاه‌های سه محوره غیرممکن است.
  • کاهش تعداد ستاپ‌ها: می‌توان تمام وجوه یک قطعه (به جز وجه زیرین) را در یک مرحله ماشین‌کاری کرد. این کار باعث افزایش چشمگیر دقت (به دلیل حذف خطای ناشی از باز و بست کردن قطعه) و کاهش زمان تولید می‌شود.
  • کیفیت سطح بهتر و عمر ابزار طولانی‌تر: با قابلیت زاویه دادن به ابزار، می‌توان همیشه از بهینه‌ترین بخش لبه برنده ابزار استفاده کرد که منجر به سطح نهایی صاف‌تر و کاهش سایش ابزار می‌شود.

تطبیق‌پذیری، دقت و سرعت فرزکاری CNC باعث شده تا این فناوری در قلب صنایع حیاتی و پیشرفته قرار گیرد:

• صنعت هوافضا:

  برای ساخت قطعات حیاتی و پیچیده از آلیاژهای سبک و مقاوم مانند آلومینیوم و تیتانیوم. قطعاتی مانند اجزای ساختاری بدنه، پره‌های کمپرسور و توربین و اتصالات دقیق.

• صنعت خودروسازی:

  در ساخت قالب‌های تزریق پلاستیک و دایکست، قطعات پروتوتایپ (نمونه اولیه)، اجزای موتور مانند سرسیلندر و بلوک سیلندر، و جیگ و فیکسچرهای خط تولید.

• تجهیزات پزشکی:

  برای تولید ایمپلنت‌های ارتوپدی (مانند مفاصل مصنوعی زانو و لگن)، ابزارهای جراحی دقیق و محفظه تجهیزات پزشکی که نیازمند دقت بالا و مواد زیست‌سازگار هستند.

• صنعت الکترونیک:

  ساخت هیت‌سینک‌های آلومینیومی سفارشی، محفظه‌های (Enclosures) تجهیزات الکترونیکی و قطعات دقیق برای رباتیک و اتوماسیون.

• قالب‌سازی:

  فرزکاری CNC ستون فقرات صنعت قالب‌سازی برای تولید انواع قالب‌های پلاستیک، فلزی و آهنگری با سطوح پیچیده و کیفیت سطح آینه‌ای است.

انتخاب یک تأمین‌کننده خدمات فرزکاری CNC صرفاً انتخاب یک کارگاه با ماشین‌آلات مدرن نیست؛ بلکه انتخاب یک شریک مهندسی است که بتواند چالش‌های شما را درک کرده و بهترین راه‌حل را ارائه دهد.

1. پشتوانه علمی و آکادمیک:

   تیم ما متشکل از نخبگان دانشگاه صنعتی امیرکبیر است. ما به زبان علم و مهندسی صحبت می‌کنیم و هر پروژه را با دیدی تحلیلی و عمیق بررسی می‌کنیم.

2. رویکرد مهندسی‌محور:

   ما فراتر از یک اپراتور ماشین عمل می‌کنیم. فرآیند ما شامل طراحی برای ساخت (DFM)، شبیه‌سازی (FEA) و بهینه‌سازی (CAM) است که منجر به تولید قطعاتی با عملکرد بهتر و هزینه تمام‌شده کمتر می‌شود.

3. تعهد به کیفیت بی‌نظیر:

   سیستم کنترل کیفیت  ما (حین تولید و پس از تولید) تضمین می‌کند که هر قطعه‌ای که از مجموعه ما خارج می‌شود، دقیقاً مطابق با نقشه‌ها و استانداردهای درخواستی شماست.

4. شفافیت و مشاوره:

   ما در تمام مراحل پروژه، از طراحی اولیه تا گزارش نهایی کنترل کیفیت، شما را در جریان امور قرار می‌دهیم و مشاوره‌های تخصصی خود را برای بهبود پروژه شما ارائه می‌کنیم.

اگر به دنبال شریکی هستید که دقت، کیفیت و مهندسی پیشرفته را در پروژه‌های فرزکاری CNC شما به ارمغان بیاورد، تیم ما آماده است تا ایده‌های شما را به واقعیت تبدیل کند.

برای دریافت مشاوره تخصصی و استعلام قیمت پروژه خود، همین امروز با ما تماس بگیرید.
